Λεπτομέρειες:
|
| Κλειδιά: | Επικοινωνία με πίνακες πινών Pogo | Διάρκεια: | 4 mm-10 mm |
|---|---|---|---|
| Διορισμένο ρεύμα και τάση: | 5A/12V (μπορεί να προσαρμοστεί) | Ανεκτικότητα: | +-0.01mm |
| Ακατέργαστη επιφάνεια: | Ρα0.8 | Εφαρμογή: | PCB, ηλεκτρική ενέργεια, εξοπλισμός φόρτισης |
| Χαρακτηριστικά: | Αντιφλεγμονώδης, σταθερή αγωγιμότητα | Επικάλυψη βυθού: | Χρυσή επιχρίστωση πάνω από επιχρίστωση νικελίου |
| Επισημαίνω: | 10mm διπλή τερματική φόρτιση POGO Pin,Συσκευή φόρτισης διπλής άκρης 10 mm,10 mm στερεόστρωμα για πίνακες PCB |
||

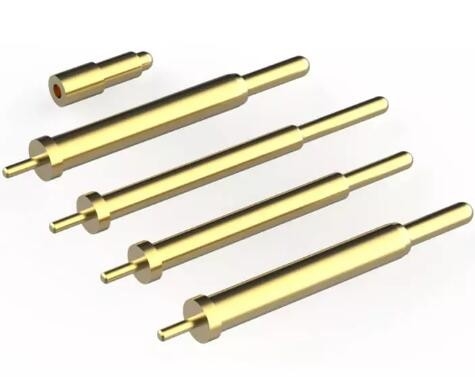

Επαγγελματική διπλή κεφαλή πιν για φορτιστή εξοπλισμού
Η διπλή τερματισμένη πένα Pogo Pin λειτουργεί συνδέοντας με τα δύο σημεία επαφής. Οι επαφές με ελατήριο επιτρέπουν προσωρινή ή μόνιμη σύνδεση.οι επαφές έρχονται σε επαφή με τα χαλκού pads στην επιφάνειαΑυτό δημιουργεί μια ηλεκτρική σύνδεση μεταξύ του Pogo Pin και του PCB.
Λόγω του συμπαγούς μεγέθους και απλού σχεδιασμού τους, χρησιμοποιούνται συχνά σε ηλεκτρονικές συσκευές όπου ο χώρος είναι περιορισμένος, όπως κινητά τηλέφωνα και φορητούς υπολογιστές.Οι Πόνγκο Πιν είναι επίσης σχετικά φθηνές..
Ως αποτέλεσμα, έχουν γίνει δημοφιλής επιλογή για μια μεγάλη ποικιλία εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών δοκιμών, της φόρτισης μπαταριών και της μεταφοράς δεδομένων.Τα Πογκο Πιν χρησιμοποιούνται επίσης συνήθως σε ρομποτικά συστήματαΗ ευελιξία τους και το χαμηλό κόστος τους, επιτρέπουν να δημιουργηθούν ηλεκτρικές συνδέσεις μεταξύ των διαφόρων τμημάτων του ρομπότ.Οι καρφίτσες Pogo είναι πιθανό να συνεχίσουν να είναι μια δημοφιλής επιλογή για διάφορες εφαρμογές στο μέλλον.
| Άρθρο | Περιγραφή |
| Σχεδιασμός/Μέγεθος | Σύμφωνα με το σχέδιο ή το δείγμα του πελάτη |
| Υλικό |
Αλουμίνιο:Al6061, Al6063, AL6082, AL7075, AL5052, A380 κλπ. Ατσάλι από ανοξείδωτο χάλυβα:SS201, SS301, SS303, SS304, (SS304 ΤΡΑΦΙΚΗΣ ΤΑΡΠΗΣ), SS316, SS316L, SUS430, SS416 κλπ. Χάλυβας: ήπιος χάλυβας, χάλυβας άνθρακα, 4140, 4340, Q235, Q345B, 20#, 45# κλπ. Χάλυβα κράματος (15Cr, 20Cr, 42CrMo) και άλλα κλπ. Ηλεκτρονικό χαλκό:HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 κλπ. Χαλκό, χάλκινο, κόκκινο χαλκό, κλπ. Τιτάνιο: TC4 (TiAl6v4, βαθμός F5) Πλαστικό: ABS, PC, PE, POM, Delrin, Nylon, πλαστικό, PP, PEI, Peek κλπ. |
| Διαδικασία | Εργαλεία CNC, Στροφή, Τρίχωση, Στύγμα, Σκοπή κ.λπ. |
| Χρονοδιάγραμμα | 3-7 εργάσιμες ημέρες για τα δείγματα γενικά, μαζική παραγωγή ανά λεπτομέρεια qty μετά την έγκριση των δειγμάτων. |
| Επεξεργασία επιφάνειας | Διαυγές ανωτισμένο, χρωματισμένο ανωτισμένο, χημικό φιλμ, βούρτσισμα, παθητικοποίηση, παθητικοποίηση, γυαλισμό, χρωματοποίηση, αμμοσφαίριση, χαρακτική με λέιζερ, επικάλυψη με ψευδάργυρο, οξείδιο μαύρο, επικάλυψη με νικέλιο, επικάλυψη με χρωμό,Καρβουρωμένα, Θερμική επεξεργασία, Καρβουρισμός, Χρωματισμός |
| Εξοπλισμός δοκιμής | 2D μέτρηση, προβολέας, υψόμετρος, μικρομέτρος, μετρητές νήματος, σκληρότητα, δοκιμαστής, καλιπέρες, μετρητής πινών, μηχανή δοκιμής αλατιού κλπ. |
| Σύστημα QC | 100% επιθεώρηση πριν από την αποστολή |
| Εφαρμογή | Μέρη αυτοκινήτων, εξαρτήματα μηχανών, εξαρτήματα υπολογιστών, ιατρικά εξαρτήματα, εξαρτήματα οικιακών συσκευών, εξαρτήματα ηλεκτρικού εξοπλισμού, εξαρτήματα ηλεκτρονικών συσκευών, εξαρτήματα ηλεκτρονικών προϊόντων, εξαρτήματα ηλεκτρονικών συσκευών, εξαρτήματα γεννήτρωνΜέρη εναλλακτικού,υπόλοιπα δυναμών,υπόλοιπα ηλεκτρικών γεννήσεων,γραφειογραφικό εξοπλισμό,συνδέτες ισχύος,μικροειδείς διακόπτες,αρχιτεκτονική,κατασκευές και εξοπλισμό A/V. |
| Τύπος αρχείου | Solidworks,Pro/Engineer,CAD,PDF,JPG,DXF,IGS |
| Συσκευή | Εσωτερική πλαστική σακούλα, Εξωτερικό -Standard Carton Box, ή σύμφωνα με τις απαιτήσεις των πελατών |
| Ναυτιλία | Μπορείτε να στείλετε τα αγαθά μέσω θαλάσσης, μέσω αέρα, International Express ((DHL, FedEx, TNT, UPS) απλά αποφασίστε από εσάς. |
| Υπηρεσία | Ζεστή και γρήγορη ανταπόκριση από την επαγγελματική ομάδα εξωτερικού εμπορίου. |
| Δομή | Δομή σφαιριδίων | Κλίση δομής | Διατρημένη δομή | Δομή νύχιας |
|---|---|---|---|---|
| Αντίσταση επαφής | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Μακροχρόνια υπηρεσία | 10000+ | 10000+ | 10000+ | 500+ |
| Συνιστώμενο ρεύμα λειτουργίας | 10A μέγιστο | 10A μέγιστο | 10A μέγιστο | 10A μέγιστο |
| Κύρια πεδία εφαρμογής | Χρησιμοποιείται κυρίως για φόρτιση και κατάσταση με ορισμένες απαιτήσεις για δονήσεις και κρούσεις | Χρησιμοποιούνται κυρίως για την φόρτιση ή τη μετάδοση σήματος ηλεκτρονικών ειδών κατανάλωσης | Χρησιμοποιείται κυρίως για μετάδοση σήματος ή γείωση κεραίας, κλπ. | Χρησιμοποιείται κυρίως σε υψηλής συχνότητας, αντι-άμεση, κατάσταση που απαιτεί υψηλή αξιοπιστία, όπως σταθμοί βάσης, στρατιωτική βιομηχανία, οχήματα. |
| Παρατηρήσεις | Οι χάντρες αυξάνουν τις εσωτερικές επαφές, η επαφή είναι πιο σταθερή, και όσο περισσότερο χώρο χρειάζεται η βελόνα | Η πιο συχνά χρησιμοποιούμενη δομή στην αγορά | Ο χώρος είναι μικρότερος,αλλά η επαφή δεν είναι σταθερή,το ρεύμα είναι εύκολο να περάσει μέσα από το ελατήριο,και δεν συνιστάται για φόρτιση | Η βελόνα και ο σωλήνας της βελόνας έχουν πολλαπλές επαφές για να αυξήσουν τη σταθερότητα της επαφής. |
Πώς να κάνετε την παραγγελία
* Μας στέλνετε σχέδιο ή δείγμα
* Διεξάγουμε την αξιολόγηση του έργου
* Κάνουμε το δείγμα και το στέλνουμε σε σας
* Νομίζετε ότι το δείγμα είναι καλό τότε να κάνετε μια παραγγελία και να μας πληρώσει 30% προκαταβολή
* Αρχίζουμε να φτιάχνουμε το προϊόν
* Όταν το εμπόρευμα είναι έτοιμο, κάνουμε φωτογραφίες για την επιταγή σας και στη συνέχεια να πληρώσει το υπόλοιπο
* Παραδίδουμε τα προϊόντα σε εταιρεία ταχυμεταφορών
